C300B - Trójfazowy Kalibrator Mocy i Tester Aparatury Energetycznej

Nowa generacja Trójfazowego Kalibratora Mocy z wieloma łatwymi w użyciu funkcjami do automatycznego wzorcowania i testowania szerokiego zakresu przyrządów pomiarowych stosowanych w energetyce.

C300B jest naszym najnowszym kalibratorem, który został opracowany bazując na najnowszej technologii i naszym 25-letnim doświadczeniu w projektowaniu i produkcji urządzeń pomiarowych.

Gwarantujemy:

• Wysoką wydajność: 3x560V, 3x120A (1x360A), klasa do 0,02%
• Ogromną moc wyjściową i niewielką wagę: tylko 27kg (59lbs) w małej obudowie
• Zaawansowane lecz łatwe w użyciu funkcje
• Obsługę manualną i w pełni automatyczne procedury do wzorcowania i testowania
• Profesjonalny serwis i wsparcie techniczne (nie ma znaczenia czy masz skomplikowany czy błahy problem)
• Konkurencyjną cenę w porównaniu do oferowanych możliwości



Zapoznaj się z kartą katalogową i pozostałą treścią naszej strony internetowej aby poznać wszystkie funkcje kalibratora i testera C300B. Znajdziesz tu informacje o:

Szerokim zakresie nastaw i wysokiej dokładności wyjść:

• 3-fazowe napięcia: 0,5000-560,00V
• 3-fazowe prądy: 1,000mA-120,000A, z możliwością połączenia jednofazowego do 360A
• przesunięcie fazowe i kąty między napięciami: 0,00-360,00 stopni
• częstotliwość: 40,000-500,000Hz lub synchronizacja z częstotliwością sieci
• wyjście impulsowe: do 200kHz, aby w prosty sposób porównać C300B z licznikiem wzorcowym
• wyjścia binarne: 2 wyjścia do wyzwalania urządzeń zewnętrznych

Szerokim zakresie i wysokiej dokładności wejść:

• wejścia impulsowe: 2 wejścia do 200kHz do testowania liczników energii
• wejścia start/stop: 3 wejścia czasowe do testowania zabezpieczeń
• wejścia AC: 4 wejścia 10,0000V, 16,0000mA, 200,000mA i 6,0000A do testowania przekładników i cęgów prądowych
• wejść DC: 2 wejścia ±14,0000V i ±24,0000mA do testowania przetworników

Zaawansowanych funkcjach:

• automatyczne obliczanie błędu wzorcowanego lub testowanego urządzenia
• ustawianie do 64 harmonicznych napięć i prądów z uwzględnieniem amplitud i faz
• programowanie interharmonicznych i kształtów jak: wypad fazy, trójkąt i burst
• programowanie parametrów jakości energii, jak: zapady, zaniki, przepięcia, udary, współczynnik migotania światła (flicker), fluktuacje i skoki sygnałów.



C300B jest uniwersalnym urządzeniem z wieloma funkcjami pomiarowymi, które może być wykorzystywane jako:

• Kalibrator i Tester przyrządów pomiarowych
• Automatyczny Tester aparatury energetycznej
• Kalibrator Mocy sygnałów sinusoidalnych
• Kalibrator Jakości Energii sygnałów niesinusoidalnych i zmiennych w czasie

Kalibrator i Tester przyrządów pomiarowych

Kalibrator i Tester C300B przeznaczony jest do wzorcowania i sprawdzania szerokiego zakresu przyrządów pomiarowych stosowanych w energetyce. Dzięki C300B możliwe jest kompleksowe testowane takich urządzeń jak:

	woltomierze i amperomierze prądu przemiennego, częstościomierze, fazomierze, mierniki współczynnika mocy, watomierze, waromierze, mierniki mocy pozornej, mierniki cęgowe i wielu innych,
	analizatory jakości energii, rejestratory i mierniki migotania światła IEC 61000-4-30 klasy A na zgodność z EN 50160 lub indywidualnymi wymaganiami użytkownika.

Automatyczny Tester aparatury energetycznej

Kalibrator C300B umożliwia automatyczne testowanie z obliczaniem błędów i odchylenia standardowego w urządzeniach aparatury energetycznej takich jak:

	liczniki energii EN 50470 z dokładnością odniesioną do wewnętrznego wzorca kalibratora C300B (lub odniesioną do zewnętrznego miernika wzorcowego) włączając: pomiar błędu podstawowego i wpływu częstotliwości, napięcia, samonagrzewu, zniekształceń, sprawdzanie prądu rozruchu i biegu jałowego,
	przetworniki pomiarowe wielkości elektrycznych prądu przemiennego EN 60688 (napięcia, prądu, mocy czynnej, mocy biernej, częstotliwości, kąta przesunięcia fazowego, współczynnika mocy),
	przekładniki prądu EN 60044 włączając pomiar dokładności prądu i kąta przesunięcia fazowego, jak również pomiar obciążalności,
	cęgi prądowe z wyjściem napięciowym i prądowym prądu stałego i przemiennego włączając pomiar dokładności prądu i kąta przesunięcia fazowego,
	przekaźniki zabezpieczeniowe EN 60255 włączając sprawdzanie charakterystyk czasowych i progowych zabezpieczeń odległościowych ANSI#21, podnapięciowych/nadnapięciowych ANSI#27/59, zabezpieczeń kierunkowych mocowych ANSI#32, zabezpieczeń nadprądowych czasowych ANSI#50/51, przekaźników częstotliwościowych ANSI#81 i innych zabezpieczeń.

Kalibrator Mocy sygnałów sinusoidalnych

Dokładność podstawowych parametrów kalibratora C300B - napięcia, prądu, mocy i energii w szerokim zakresie napięć 21 ... 560V i prądów 0,05 ... 120A, jest wyrażona w procentach wartości nastawionej, bez składowej wyrażonej w procentach wartości zakresu. Ta forma specyfikacji błędów jest bardzo wygodna przy sprawdzaniu przyrządów, takich jak liczniki energii elektrycznej.

Wykres błędu energii kalibratora C300B klasy 0,02 w funkcji nastawy prądu dla symetrycznych i jednostronnych obciążeń przy 230V/50Hz, współczynniku mocy cosφ=1 i 0,5L, otrzymany w automatycznej procedurze pomiarowej z zastosowaniem programu Calpro300TS i licznika wzorcowego Radian RD33.

C300B ma wbudowane wyjście impulsowe do 200kHz i dwa wejścia impulsowe do 200kHz, co pozwala na komparację kalibratora C300B z licznikiem referencyjnym w dowolnym laboratorium.

Kalibrator Jakości Energii sygnałów niesinusoidalnych i zmiennych w czasie

Funkcja jakości energii PQ (Power Quality) umożliwia generację niesinusoidalnych kształtów napięć i prądów z harmonicznymi, interharmonicznymi i podharmonicznymi, jak również symulację zmian napięcia, prądu, kąta przesunięcia fazowego i częstotliwości w funkcji czasu (zapady, zaniki, przepięcia, migotanie światła, fluktuacje i skoki sygnałów).

Funkcje PQ spełniają wszystkie wymagania dokładnościowe norm serii EN 61000-4 dla potrzeb testowania jakości energii.

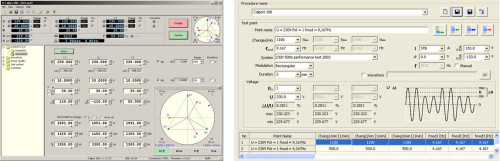

Program Calpro 300

Program PC do sterowania kalibratorem i automatycznym testerem aparatury energetycznej typu C300B. Program jest dedykowany dla komputerów PC z systemem operacyjnym Windows 2000/XP/Vista/7/8/10 i tabletów z systemem operacyjnym Windows 8.1/10.

Zalety programu Calpro 300:

• przyjazny dla użytkownika,
• baza danych urządzeń i procedur pomiarowych,
• w pełni automatyczne procedury pomiarowe (testy),
• bieżące monitorowanie testu,
• tablice i wykresy do prezentacji rezultatów testu,
• automatyczna generacja raportów z wynikami pomiarów.



LabView driver

Sterownik do środowiska National Instruments LabView umożliwiający sterowanie kalibratorem C300B. Umożliwia on nastawę napięć, prądów, przesunięcia fazowego, częstotliwości i harmonicznych oraz odczyt z wejść analogowych C300B i przeprowadzenie automatycznego testu licznika energii.

Komunikacja przez interfejs RS232

Możliwa jest komunikacja przez interfejs RS232, USB/RS232 lub Bluetooth/RS232 przy użyciu komend tekstowych, co pozwala na łatwe sterowanie wszystkimi funkcjami kalibratora C300B w dowolnym systemie. Jeśli chcesz użyć kalibratora w swojej własnej aplikacji - wykorzystaj terminal.

Przykładowo w celu ustawienia podstawowych nastaw, jak napięcie, prąd, przesunięcie fazowe i częstotliwość, należy wysłać komendy:

RU_3,1,1 // voltage ranges 1-70V, 2-140V, 3-280V, 4-560V
U_230.000,60.0004,1.00000 // voltage values [V]
RI_1,3,4 // current ranges 1-0.5A, 2-6A, 3-20A, 4-120A
I_0.500000,10.2400,100.000 // current values [A]
FR_50.000 // frequency value [Hz]
FA_10.00,20.00,30.00,120.00,-120.00 // phase angle and angle between voltages [°]
STB_0,0,0,0,0,0 // U1,U2,U3,I1,I2,I3 1-standby/0-operate

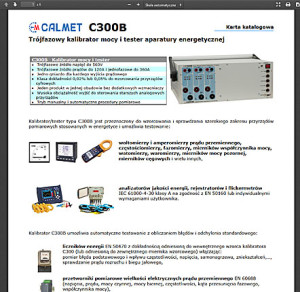

	Karta katalogowa Kalibrator Mocy i Tester C300B - karta katalogowa, specyfikacja techniczna, wyposażenie.
	Prezentacja Prezentacja w formacie PDF funkcji Kalibratora i Testera C300B.
	Prezentacja Prezentacja video funkcji Kalibratora i Testera C300B.
	Instrukcja instalacji Instrukcja video pokazująca krok po kroku jak zainstalować i uruchomić C300B.
	Testowanie liczników energii Przykład procesu automatycznego testowania licznika energii za pomocą kalibratora C300 i oprogramowania Calpro300 TS z użyciem wcześniej przygotowanej procedury testowej.
	Instrukcja testowania liczników Instrukcja pokazuje jak w programie Calpro300 TS: - utworzyć plik typu licznika energii, - utworzyć plik procedury testowej licznika energii, - wykonać automatyczny test licznika.

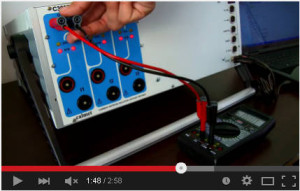

	Testowanie multimetru Instrukcja video pokazująca krok po kroku jak sprawdzić multimetr i wyliczyć błąd.
	C300B - Nota Aplikacyjna Nota Aplikacyjna w formacie PDF prezentująca C300B, jako nowy benchmark wśród wzorców mocy.



Zestawy C300B:

C300B komplet: Skład kompletu: - Kalibrator i Tester C300B, - Przewód zasilający, - Program Calpro 300 w wersji bazowej, - Adapter USB / RS232,- Bezpiecznik (2 szt.), - Komplet przewodów napięciowych (6 szt.), - Komplet przewodów prądowych do 20A (6 szt.), - Komplet akcesoriów do przewodów bezpiecznych (12 szt. banan i 12 szt. Cu), - AD300 Adapter złącza C091A, - C091A wtyk do gniazd funkcji testera, - Instrukcja obsługi, - Karta gwarancyjna, - Świadectwo wzorcowania producenta.

-

Wyposażenie opcjonalne:

	EA30 - Przewody prądowe do 120A i końcówki Zestaw przewodów prądowych do 120A (długości 6x1.0m) z zestawem (18szt.) końcówek wymiennych umożlwiającym łatwe podłączenie do różnych urządzeń.
	AD300 - Adapter złącza C091 Adapter jest przeznaczony do wyprowadzenia sygnałów z gniazda 7-mio stykowego złącza okrągłego serii C091A firmy Amphenol na podstawkę z typowymi gniazdami bezpiecznymi Φ4mm i listwą z zaciskami śrubowymi.
	CF106 - Uniwersalna fotogłowica Uniwersalna miniaturowa fotogłowica przeznaczona do detekcji (zliczania) obrotów rotora indukcyjnych liczników energii, impulsów LED oraz mrugania plamki LCD elektronicznych liczników energii. Ponadto fotogłowica umożliwia zliczanie ręcznie wyzwalanych impulsów (metoda Start/Stop), co w przypadku, gdy dostęp do licznika jest utrudniony jest jedynym sposobem by zliczyć impulsy licznika indukcyjnego, LED lub LCD. Fotogłowica może być zamocowana do licznika za pomocą uchwytu (opcja CF106H) lub samoprzylepnego rzepu a także może pracować "z ręki" bez montażu do licznika.
	MPX8 - Kalkulator błędu licznika Ośmiokanałowy kalkulator błędu licznika razem z np. C300B służy do jednoczesnego testowania do ośmiu liczników energii.
	ZW100/10A & ZW10/20A 100-zwojowa zwojnica dla prądu do 10A i 10-zwojowa dla prądu do 20A - umożliwiają sprawdzanie cęgów i mierników cęgowych.
	KAS300 - Kaseta transportowa Skrzynia transportowa do przenoszenia i pracy z kalibratorem w trudnych warunkach na obiekcie.	-
	ER10 - Stojak jednopozycyjny Stojak jednopozycyjny do szybkiego i łatwego montażu różnych liczników energii dla ich efektywnego testowania.
	ER10H.3 - Jednopozycyjny stojak z szybkozłączem Stojak ER10 z szybkozłączem EH10.3 do szybkiego i łatwego montażu i podłączenia liczników energii do 100A dla ich efektywnego testowania.
	ER30H.3 - Trzypozycyjny stojak z szybkozłączem Trzypozycyjny stojak ER30 z szybkozłączami EH10 do szybkiego i łatwego montażu i podłączenia liczników energii do 100A dla ich efektywnego testowania.
	Adapter RS232/Bluetooth Adapter do bezprzewodowego połączenia z Kalibratorem i Testerem C300B.	-
	19" obudowa Rack C300B dostępny jest również w obudowie 19" Rack

Oprogramowanie:

	Calpro 300 Basic Program komputerowy dla systemu Windows 2000/XP/Vista/7/8/10 do podstawowego, manualnego sterowania kalibratorem C300B, umożliwiający: - nastawę wartości U+I+φ+f+P+Q+S dla symetrycznego i asymetrycznego układu połączeń, - programowanie kształtu napięcia i prądu wraz z harmonicznymi, interharmonicznymi i funkcją kształty specjalne.	-
	Calpro 300 TS Program komputerowy z dodatkową funkcją automatycznego lub manualnego testowania: - liczników energii, - cęgów prądowych, - przekładników prądowych, - przetworników pomiarowych, - przekaźników zabezpieczeniowych (Czasu Zadziałania i Progu Zadziałania).	-
	Calpro 300 PQ Program komputerowy z dodatkową funkcją generowania sinusoidalnego i niesinusoidalnego napięcia i prądu o wartościach zmiennych w czasie, do testowania liczników energii, rejestratorów i analizatorów jakości energii. Umożliwia on programowanie zapadów, zaników, przepięć, flikera, wahań sygnałów i skoków sygnału.	-
	C300 LabView LabView Driver dla kalibratora C300B. Umożliwia nastawę napięć, prądów, kąta fazowego, częstotliwości, harmonicznych, odczyt sygnałów na wejściach analogowych kalibratora C300B a także automatyczne testowanie licznika energii.



FAQ - Najczęściej zadawane pytania:

1. Ile wyniesie błąd kalibratora C300B, jeśli temperatura przekroczy zadeklarowany zakres +20...+26°C?
2. Jak wyliczyć niepewność kalibratora C300B? Czy słowo Zakres we wzorze oznacza "Pełną skalę" czy "Wartość nastawy"?
3. W jaki sposób rozszerzyć zakres prądu wyjściowego kalibratora do 360A i 3000A?
4. Jak wygenerować sygnał w kształcie prostokąta?
5. Co należy zrobić, aby korzystać z funkcjonalności Calpro 300 TS oraz Calpro 300 PQ używając kalibrator C300B??
6. Czy C300B umożliwia generowanie szybkozmiennego prądu obciążenia w celu testowania urządzeń?



1. Ile wyniesie błąd kalibratora C300B, jeśli temperatura przekroczy zadeklarowany zakres +20...+26°C?

Wyspecyfikowany zakres temperatur +20...+26°C oznacza, że w tym zakresie błąd kalibratora wynosi 0,02%. Wpływ temperatury jest wliczony w błąd kalibratora dla w/w zakresu temperatur.

Dla temperatur poniżej +20°C i powyżej +26°C dodatkowy błąd temperaturowy zdefiniowany jest jako: 0,1 błędu podstawowego na 1°C, w zakresie temperatur +5...+20°C i +26...+40°C. To oznacza, że dodatkowy błąd temperaturowy wynosi 0,02% * 0,1 = 0,002% na stopień poza nominalnym zakresem temperatur.

Przykład: Przyjmijmy, że temperatura otoczenia wynosi 30°C a kalibrator C300B jest klasy 0,02%. Zatem otrzymujemy:
30°C - 26°C = 4°C; 4 * 0,002% = 0,008% - jest to dodatkowy błąd temperaturowy. Całkowity błąd dla temperatury 30°C wynosi: 0,02% (błąd podstawowy) + 0,008% (wpływ temperatury) = 0,028%.

W ten sam sposób dla C300B klasy 0,05% otrzymujemy: 4°C * 0,005% = 0,02% i wówczas: 0,05% + 0,02% = 0,07%.



2. Jak oszacować niepewność kalibratora C300B dla prądów? Czy słowo Zakres we wzorze oznacza "Pełną skalę" czy "Wartość nastawy"?

Zakres nastaw prądu wyjściowego kalibratora C300B wynosi od 0,001000A do 120,000A. Prąd generowany jest na czterech zakresach: 0,5A, 6A, 20A, 120A. Niepewność wynosząca 0.02% wartości nastawy jest gwarantowana dla prądów o wartości większej niż 10% najniższego zakresu (na przykład: 10%*0,5A=0,05A), czyli od 0,05A do 120A. Dla prądów o wartości mniejszej niż 0,05A, niepewność wynosi 10%*0,02% wartości najniższego zakresu (10%*0,02% * 0,5A = 0,00001A).

Przykłady:
• 5A * 0,02% = 0,001A (wartość niepewności w [A]) - ponieważ 5A>0,05A, niepewność wynosi 0,02% wartości nastawy;
• 0,1A * 0,02% = 0,00002A - ponieważ 0,1A > 0,05A, niepewność wynosi 0,02% wartości nastawy;
• dla nastawy 0,01A niepewność wynosi 0,00001A (10%*0,02% zakresu 0,5A) - 0,01A<0,05A więc błąd względny wyniesie: (0,00001A/0,01A)*100% = 0,1% dla nastawy 0,01A;

Wniosek:
Od 0,05A do 120A niepewność wynosi 0,02% wartości nastawy prądu; dla każdej nastawy poniżej 0,05A niepewność wynosi 0,00001A (10%*0,02% najniższego zakresu prądowego 0,5A).

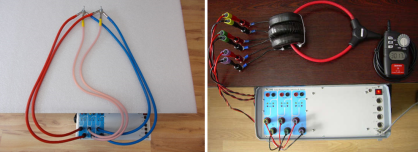

3. W jaki sposób rozszerzyć zakres prądu wyjściowego kalibratora do 360A i 3000A?

Kalibrator C300B ma izolowane wyjścia prądowe i jeśli ustawione zostaną te same kąty między nimi, wówczas możliwe jest zrównoleglenie prądów 3x120A do 1x360A. Jest to proste z zestawem przewodów prądowych EA30 z wymiennymi końcówkami.

W przypadku testowania przekładników prądowych można zastosować zwojnice. Na przykład zwojnice typu ZW100/10A do 3x1000A i do 1x3000A gdy trzy fazy są sumowane.





4. Jak wygenerować sygnał w kształcie prostokąta?

Możliwe jest wygenerowanie sygnału prostokątnego na wyjściach C300B przy użyciu funkcji Harmoniczne i transformacji Fouriera kształtu prostokątnego.

Ogólny wzór do obliczania wartości amplitudy harmonicznych w [%] to: 100/numer harmonicznej. Przykład obliczania amplitudy dla 3-ciej harmonicznej: 100/3 = 33,33%. Zrzut ekranu z programu Calpro300 przedstawiono poniżej.





5. Co należy zrobić, aby korzystać z funkcjonalności Calpro 300 TS lub Calpro 300 PQ używając kalibrator C300B?

Aby korzystać z funkcjonalności Calpro 300 TS lub Calpro 300 PQ należy zakupić klucz licencyjny rozszerzający funkcjonalność C300B o funkcję Calpro 300 TS lub Calpro PQ (albo obie jednocześnie).

Funkcjonalność Calpro 300 TS umożliwia automatyczne lub manualne testowanie: liczników energii, cęgów prądowych, przekładników prądowych, przetworników pomiarowych, przekaźników zabezpieczeniowych (Czasu zadziałania i progu zadziałania).

Funkcjonalność Calpro 300 PQ umożliwia generowanie sinusoidalnego i niesinusoidalnego napięcia i prądu o wartościach zmiennych w czasie, do testowania liczników energii, rejestratorów i analizatorów jakości energii. Umożliwia on programowanie zapadów, zaników i przepięć, flikera, wahań sygnałów i skoków sygnału.





6. Czy Kalibrator C300B umożliwia generowanie szybkozmiennego prądu obciążenia do testowania liczników zgodnie z normą IEC62052-11 ed.2020?

Tak, C300B umożliwia generowanie sygnałów testowych, takich, jak szybkozmienny prąd obciążenia, w zdefiniowanym zakresie wartości i czasu, zgodnie z normą IEC62052-11 ed.2020. Programowanie sygnałów testowych można realizować wykorzystując funkcję Fast Ramp wchodzącą w skład oprogramowania Calpro300.

Przykładowe realizacje testów liczników energii zgodnie z normą IEC62052-11 ed.2020 przedstawione zostały w Nocie Aplikacyjnej Fast load current variations test dostępnej w zakładce Pobierz/Noty Aplikacyjne na naszej stronie internetowej.
